معرفی پروژه:

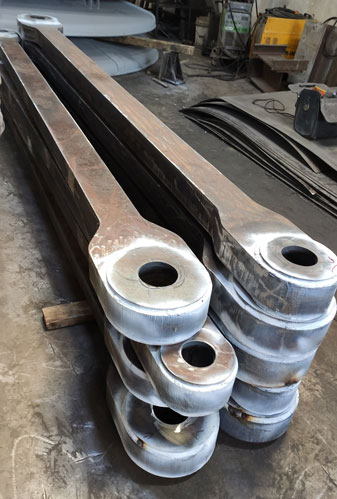

اهرم چرخاننده پاتیل مذاب (Turning Lever) یکی از اجزای کلیدی در مکانیزم چرخش پاتیل‌های فولاد مذاب در صنعت فولادسازی است. این قطعه در عملیات‌هایی مانند تخلیه سرباره، انتقال مذاب از یک پاتیل به پاتیل دیگر و کنترل تخلیه استفاده می‌شود. با وجود ظاهر ساده، این قطعه تحت تنش‌های شدید حرارتی، مکانیکی و دینامیکی قرار دارد و طراحی آن نیازمند دقت بالا در تحلیل ساختاری و انتخاب متریال مناسب است.

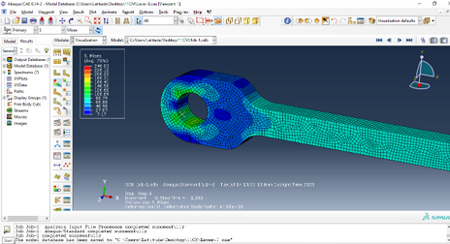

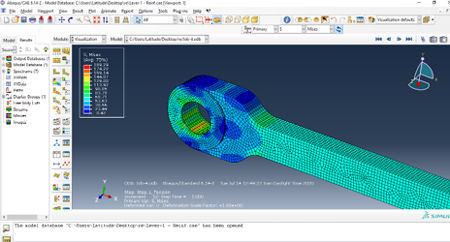

در پروژه اخیر، با چالشی فنی مواجه بودیم: ضخامت ورق مورد نیاز طبق طراحی اولیه (120 میلی‌متر) در بازار داخلی موجود نبود. به همین دلیل، تیم مهندسی ما با استفاده از تحلیل المان محدود (FEA) و بازطراحی ساختار، موفق شد ابعاد قطعه را به گونه‌ای بهینه کند که بتوان از ورق 100 میلی‌متری تولیدی فولاد اکسین استفاده کرد، بدون افت عملکردی یا کاهش ایمنی. این تغییر با موفقیت مورد تایید کارفرما و بهره‌بردار نهایی قرار گرفت.
